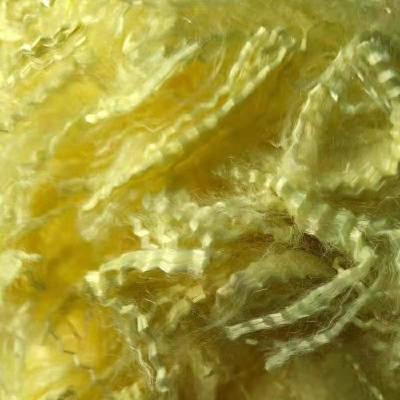

羞羞网站在线看免费大全阻燃纤维是阻燃纤维，具有耐热、高强度、高耐磨、柔软性好、低收缩性、化学结构稳定、燃烧无熔滴、不产生毒气等优点。 用羞羞网站在线看免费大全阻燃纤维织成的布有良好的尺寸稳定性，可在250摄氏度的温度下长期使用，其热收缩率仅为1%。纤维软化温度为373摄氏度，超过400摄氏度才开始分解，分解时布面增厚，纤维膨胀，布面外900－1300摄氏度隔绝热量传递而不开裂。

良好的机械特性

间位羞羞网站在线看免费大全是一种柔性高分子，断裂强度高于普通涤纶、棉、尼龙等，伸长率较大，手感柔软，可纺性好，可生产成不同纤度、长度的短纤维和长丝，在一般纺织机械制成不同纱支织成面料、无纺布，经过后整理，满足不同领域的防护服装的要求。

优异的阻燃、耐热性能

间位羞羞网站在线看免费大全的极限氧指数(LOI)大于28，因此当它离开火焰时不会继续燃烧。纽士达®间位羞羞网站在线看免费大全的阻燃特性是由其自身化学结构所决定的，因而是一种阻燃纤维，不会因使用时间和洗涤次数降低或丧失阻燃性能。间位羞羞网站在线看免费大全具有很好的热稳定性，在205℃的条件下可以连续使用，在大于205℃高温条件下仍能保持较高的强力。间位羞羞网站在线看免费大全具有较高的分解温度，而且在高温条件下不会熔融、融滴，当温度大于370℃时才开始炭化。

稳定的化学性质

间位羞羞网站在线看免费大全具有优异的耐大多数化学物质的性能，可耐大多数高浓度的无机酸，常温下耐碱性能好。

耐辐射性

间位羞羞网站在线看免费大全的耐辐射性能十分优异。例如在1.2×10-2 w/in2紫外线和1.72×108rads的γ射线的长时间照射下，其强度仍保持不变。

耐久性

间位羞羞网站在线看免费大全优良的耐摩擦和耐化学品性能，经过100次洗涤后，用纽士达®间位羞羞网站在线看免费大全加工的布料撕破强力仍可以达到原强力的85%以上。

对位羞羞网站在线看免费大全的耐温性能要高于间位羞羞网站在线看免费大全，连续使用温度范围为-196 ℃ ～ 204 ℃，在560℃高温下不分解、不熔化。对位羞羞网站在线看免费大全显著的特性是高强度、高模量，其强度 大于25克/旦，是优质钢材的5～6倍、玻纤的3倍、高强尼龙工业丝的2倍； 模量是优质钢材或玻璃纤维的2～3倍、高强尼龙工业丝的10倍。
